得到了PPM的信號數據，如何利用其值來控制舵機進行轉動呢？

先要將得到的PPM各通道值與舵機PWM的比較值進行對應，以設置舵機PWM的占空比來轉動不同的角度。可以根據樂迪遙控器每個搖桿的舵量大小來匹配相對應的角度，建議將搖桿位于中間位置時對應舵機的90°，通過上推或下拉搖桿的方式增加或減少舵量，以控制舵機進行轉動。

需要注意，舵機的轉動角度范圍為0°~180°，因此在進行匹配時不能超出舵機的轉動范圍。當前作者將每個通道的舵量設置為1000~2000，即當舵量大小為1000時對應舵機角度為0°，當舵量為2000時對應舵機角度為180°，同時將舵量為1500對應為舵機的90°。注意，在實際使用時應當設置一定的遙控“死區”，即當舵量位于“死區”范圍內時舵機仍保持不動，避免因為過于靈敏造成舵機頻繁動作而引起抖動的情況。

根據舵量與舵機角度的對應大小，可以得到以下函數關系：

y=0.18x-180

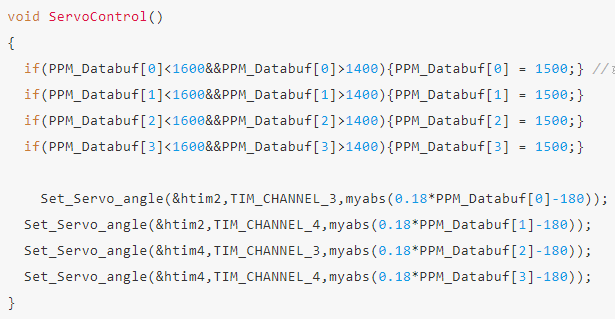

然后通過調用舵機角度設置的函數，對舵機進行控制，實現代碼如下：

將程序下載到機器人控制板上，按照上文中的方法連接好接收機，并接入四路舵機。然后打開遙控器，就可以看到使用遙控控制四路舵機的效果啦！
