PPM信號可以簡單理解為由多個PWM信號綜合成為一幀信號的形式，即多個PWM信號通過組合成PPM信號串行輸出。

一般一幀的PPM信號里Z多包含10個PWM信號，但實際應用中由于同步幀的存在，所以一幀的PPM信號里Z多有9個PWM信號數據。

每幀PPM信號的數據總長度固定不變，周期為20ms。

每一幀PPM信號中的PWM信號周期為0~2ms，而其中低電平脈寬固定為0.5ms，G電平的脈寬為0.5ms ~ 1.5ms。

使用STM32讀取PPM的數據

根據PPM信號的格式，可以通過兩種方法讀取到其中每個PWM的信息：

使用STM32的外部中斷，當觸發外部中斷定時器進行計數，讀取定時器的計數值便可以獲得每個PWM的脈寬

使用STM32的定時器，利用定時器的輸入捕獲功能，測量每個PWM的脈沖寬度

其實兩種讀取PPM數據的方法本質上相同，都是通過統計下降沿或上升沿的方法統計脈沖，并利用定時器的計數功能獲得G低電平的脈寬。

注意：若使用定時器的輸入捕獲功能讀取PPM信號數據，則需要留意其他使用同一定時器外設將不能正常工作，例如在控制板上遙控接收器接口使用了定時器3的輸入捕獲功能，則同樣使用到定時器3作為編碼器模式的電機將不能正常讀取編碼器的脈沖值，需選擇使用其他電機接口或改變PPM的讀取方式。

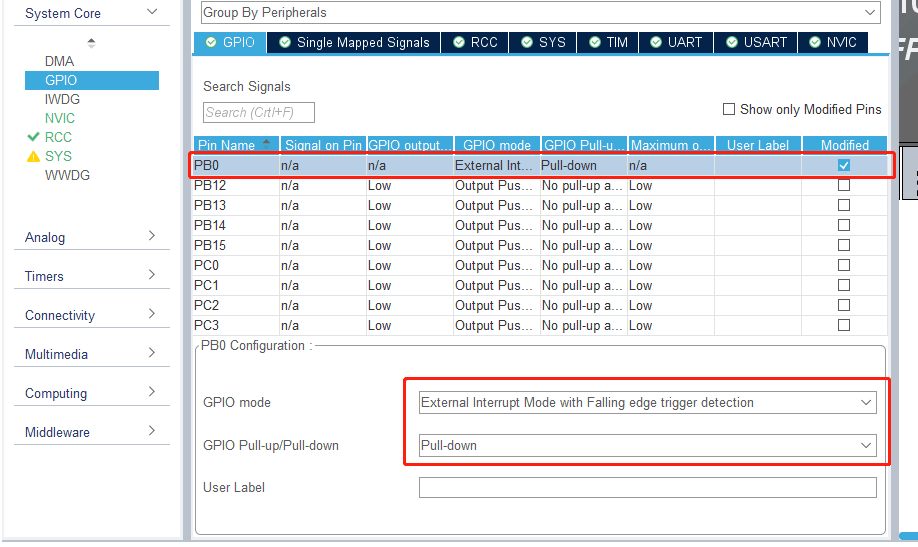

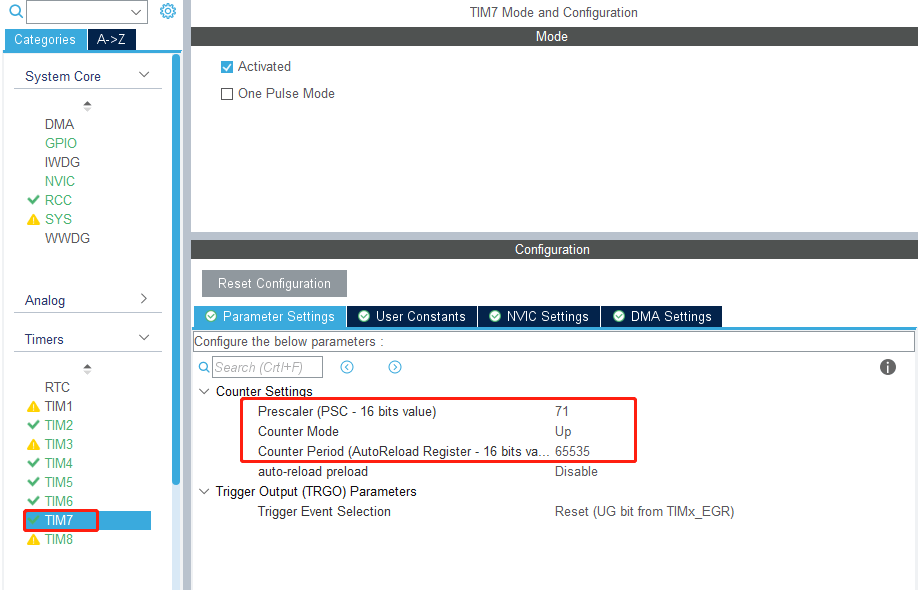

以下展示的配置為使用外部中斷的方式進行讀取PPM數據，使用定時器輸入捕獲方式的代碼可參考例程文件中的注釋內容 STM32CubeMX中的配置：將遙控對應的STM32引腳設置為外部中斷模式，并選擇定時器7作為計數，同時使能定時器的中斷

讀取PPM具體實現代碼：

將程序通過SWD下載到控制板，使用樂迪T8S遙控器配套的接收機，連接到板上的遙控接口，注意使用接收機時使用的是接收機上的PPM輸出接口，然后通過樂迪遙控的配置方式，將接收器配置為PPM模式，然后打開遙控器開關進行對碼，成功連接后打開串口調試助手，就可以看到各個通道的值啦！
